Teleinfo et Wemos D1 mini : aucun signal

[Rabi Yadir]

Bonjour,

Je ne reçois aucun signal et ne sais pas comment debugger la situation.
Auriez-vous une idée d'une erreur que j'aurais pu faire?
Merci par avance.

La situation

• Compte linky en mode historique
• Wemos D1 mini connecté à un téléinfo 1.1
• Tasmota Teleinfo installé via https://jason2866.github.io/Tasmota-specials/
• Fils bien connecté au compteur linky: la diode du shield clignote rouge
• TInfo RX sur GPIO13

Console

Par rapport à d'autre Log que j'ai pu voir, le "always enabled" n'apparait pas.

00:00:00.001 HDW: ESP8266EX
00:00:00.050 CFG: Loaded from flash at F4, Count 16
00:00:00.055 QPC: Count 1
00:00:00.064 Project tasmota - Teleinfo Version 2022.01.2(teleinfo)-2_7_4_9(2022-01-07T16:41:31)
00:00:00.064 TIC: RX on GPIO13, baudrate 1200
00:00:00.701 SNS: Hardware Serial
00:00:00.701 TIC: using hardware serial
00:00:00.702 TIC: Raw mode enabled
00:00:01.233 WIF: Connecting to AP1 RAFIKI Channel 5 BSSId 00:11:32:A5:21:82 in mode 11n as tasmota-55E758-1880...
00:00:02.752 WIF: Connected
00:00:03.005 HTP: Web server active on tasmota-55E758-1880 with IP address 10.0.4.79
18:58:08.024 RSL: INFO1 = {"Info1":{"Module":"Wemos Teleinfo","Version":"2022.01.2(teleinfo)","FallbackTopic":"cmnd/DVES_55E758_fb/","GroupTopic":"cmnd/tasmotas/"}}
18:58:08.026 RSL: INFO2 = {"Info2":{"WebServerMode":"Admin","Hostname":"tasmota-55E758-1880","IPAddress":"10.0.4.79"}}
18:58:08.027 RSL: INFO3 = {"Info3":{"RestartReason":"Software/System restart"}}
18:58:10.724 QPC: Reset
18:58:12.653 RSL: STATE = {"Time":"2022-01-07T18:58:12","Uptime":"0T00:00:10","UptimeSec":10,"Vcc":3.055,"Heap":26,"SleepMode":"Dynamic","Sleep":50,"LoadAvg":26,"MqttCount":0,"Wifi":{"AP":1,"SSId":"RAFIKI","BSSId":"00:11:32:A5:21:82","Channel":5,"Mode":"11n","RSSI":76,"Signal":-62,"LinkCount":1,"Downtime":"0T00:00:04"}}
18:58:12.659 RSL: SENSOR = {"Time":"2022-01-07T18:58:12","ENERGY":{"TotalStartTime":"2022-01-07T18:39:23","Total":0.000,"Yesterday":0.000,"Today":0.000,"Period": 0,"Power": 0,"Current":0.000},"TIC":{}}

[Charles]

Bonjour @rabi-yadir

Bon si la led clignote rouge c'est déjà bon signe, visiblement la téléinfo est active dans le firmware puisque tu vois les logs TIC. Peux tu taper la commande energyconfig dans la console et afficher le résultat stp ?

13:13:23.341 CMD: energyconfig
13:13:23.346 TIC: Settings Mode:historique, RX:GPIO23, EN:None, Raw:full, Skip:9, Limit:0
13:13:26.011 TIC: Total counter updated to 201992271 Wh

Es-tu certain que ta téléinfo est en mode historique et non standard ?

Tu peux essayer de la passer en mode standard pour voir

energyconfig standard

Regarde la doc officielle ici

Enfin qu'indique la page d'accueil, as tu des information d'énergie dessus ?

[Rabi Yadir]

@charles

Bonjour @Charles,

Merci pour le retour.

Voici ce que j'obtiens en tapant energyconfig

21:50:16.641 CMD: energyconfig
21:50:16.646 TIC: Settings Mode:historique, RX:GPIO13, EN:None, Raw:full, Skip:0, Limit:0
21:50:16.648 RSL: RESULT = {"EnergyConfig":"Done"}

En entrant energyconfig standard

21:54:03.966 CMD: energyconfig standard
21:54:03.979 TIC: 'standard' mode
21:54:03.981 TIC: RX on GPIO13, baudrate 9600
21:54:03.992 SNS: Hardware Serial
21:54:03.993 TIC: using hardware serial
21:54:03.995 TIC: Raw mode enabled
21:54:03.998 RSL: RESULT = {"EnergyConfig":"Done"}
21:54:13.409 RSL: STATE = {"Time":"2022-01-19T21:54:13","Uptime":"0T00:11:12","UptimeSec":672,"Vcc":3.074,"Heap":24,"SleepMode":"Dynamic","Sleep":50,"LoadAvg":19,"MqttCount":0,"Wifi":{"AP":1,"SSId":"RAFIKI","BSSId":"00:11:32:A5:21:82","Channel":5,"Mode":"11n","RSSI":72,"Signal":-64,"LinkCount":1,"Downtime":"0T00:00:06"}}
21:54:13.416 RSL: SENSOR = {"Time":"2022-01-19T21:54:13","ENERGY":{"TotalStartTime":"2022-01-07T18:39:23","Total":0.000,"Yesterday":0.000,"Today":0.000,"Period": 0,"Power": 0,"Current":0.000},"TIC":{}}
21:55:13.403 RSL: STATE = {"Time":"2022-01-19T21:55:13","Uptime":"0T00:12:12","UptimeSec":732,"Vcc":3.060,"Heap":24,"SleepMode":"Dynamic","Sleep":50,"LoadAvg":19,"MqttCount":0,"Wifi":{"AP":1,"SSId":"RAFIKI","BSSId":"00:11:32:A5:21:82","Channel":5,"Mode":"11n","RSSI":72,"Signal":-64,"LinkCount":1,"Downtime":"0T00:00:06"}}
21:55:13.411 RSL: SENSOR = {"Time":"2022-01-19T21:55:13","ENERGY":{"TotalStartTime":"2022-01-07T18:39:23","Total":0.000,"Yesterday":0.000,"Today":0.000,"Period": 0,"Power": 0,"Current":0.000},"TIC":{}}
21:56:13.413 RSL: STATE = {"Time":"2022-01-19T21:56:13","Uptime":"0T00:13:12","UptimeSec":792,"Vcc":3.074,"Heap":24,"SleepMode":"Dynamic","Sleep":50,"LoadAvg":19,"MqttCount":0,"Wifi":{"AP":1,"SSId":"RAFIKI","BSSId":"00:11:32:A5:21:82","Channel":5,"Mode":"11n","RSSI":72,"Signal":-64,"LinkCount":1,"Downtime":"0T00:00:06"}}
21:56:13.420 RSL: SENSOR = {"Time":"2022-01-19T21:56:13","ENERGY":{"TotalStartTime":"2022-01-07T18:39:23","Total":0.000,"Yesterday":0.000,"Today":0.000,"Period": 0,"Power": 0,"Current":0.000},"TIC":{}}

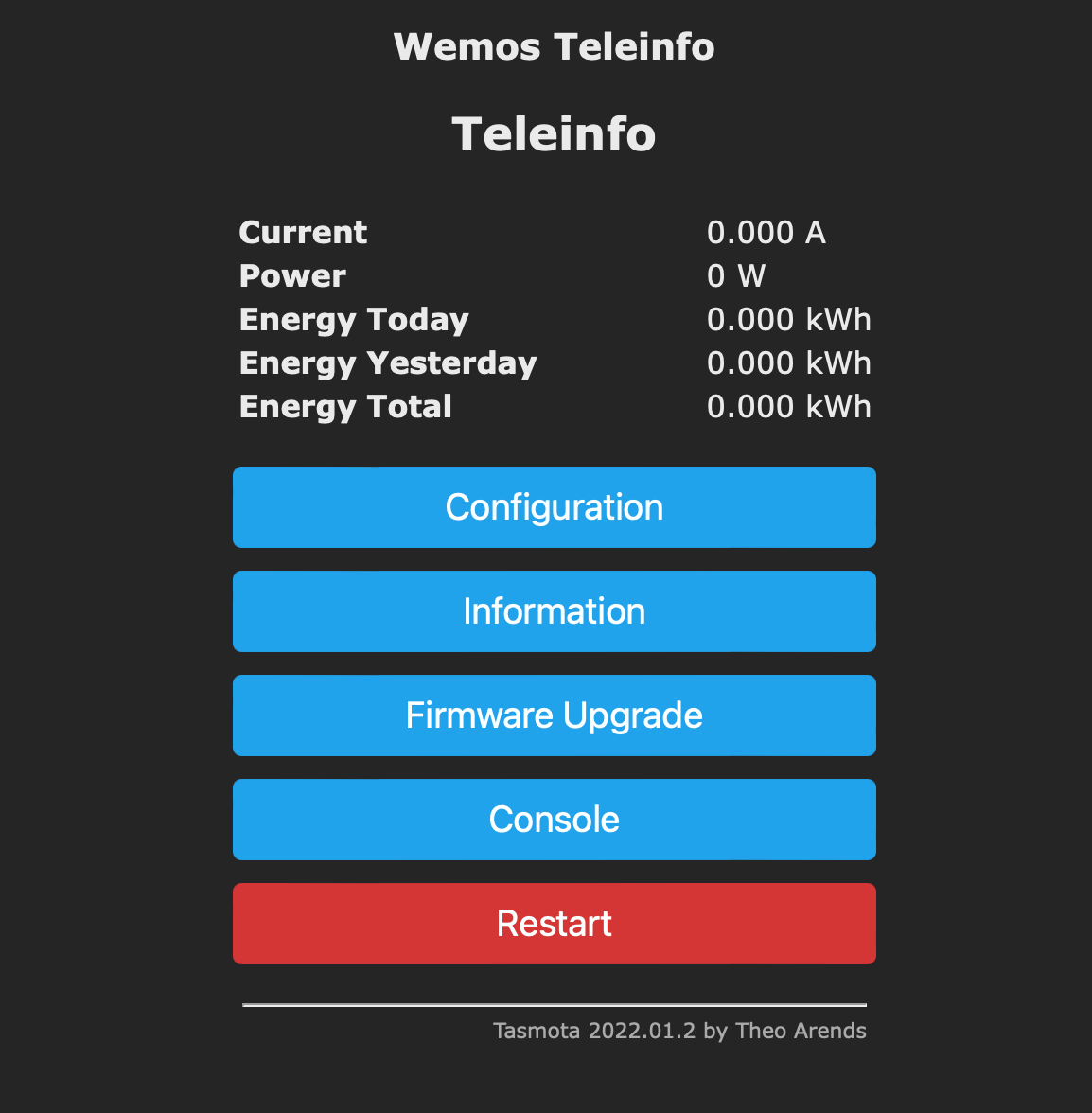

Enfin voici la capture d'écran

Merci encore pour le support

[Charles]

@rabi-yadir clairement tu ne reçois pas le signal téléinfo, si ta téléinfo est en mode standard et que tu as un PITinfo 1.1 (vieux modèle) il est possible qu'il faille changer des resistances.
Tu peux mettre une photo du montage stp ?

[Rabi Yadir]

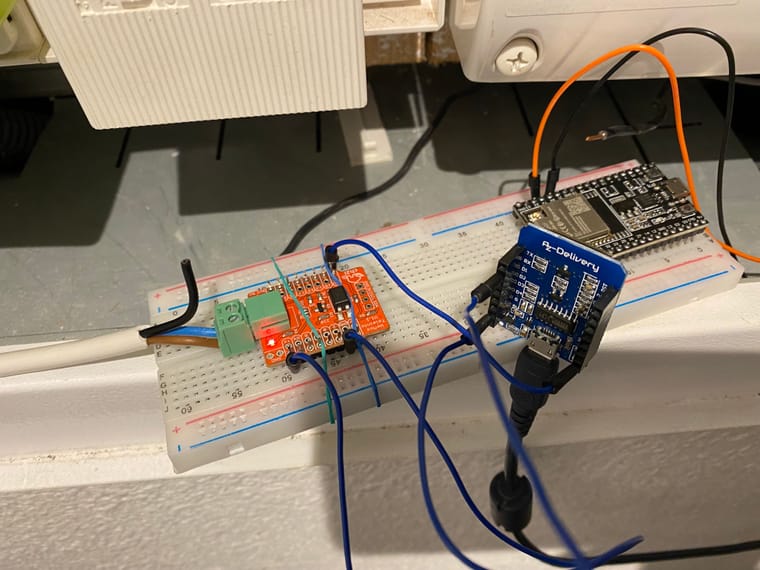

@charles Voici la photo de mon montage

Ma teleinfo est en mode historique conformément au mode du linky.
J'ai revu le TInfo Rx sur le GPIO3

Raccordement Teleinfo <>D1

• 3v3 <> 3v3
• GND <> GND
• Tx <> Rx

[Charles]

@rabi-yadir question bête, pourquoi tu n'as pas plugué le shield sur le D1 c'est justement fait pour et pour éviter la filasse
Quoi qu'il en soit ta connectique n'est pas la bonne, le signal téléinfo décodé arrive sur la pin rx et sur ta photo c'est branché sur tx. tu dois relier le rx du shield au rx du D1, c'est le principe d'un shield le mapping des pins est identique sur le shield et la carte mère.

[Rabi Yadir]

@charles

J'avais superposé le shield sur la carte mais comme j'avais des problème, j'ai préféré utiliser les fils pour faire des essais.
Je continue mes recherches et reviens sur le forum si je m'en sors pas ou si je trouve la solution.
Merci encore.

[EliasMM]

Bonjour @rabi-yadir , j'ai l'impression d'être dans la même situation que toi (pas de décodage de trame Téléinfo) : as-tu trouvé une solution ?

[EliasMM]

@eliasmm Et je me réponds à moi-même : j'avais loupé une info dans la documentation abondante mais dispersée :

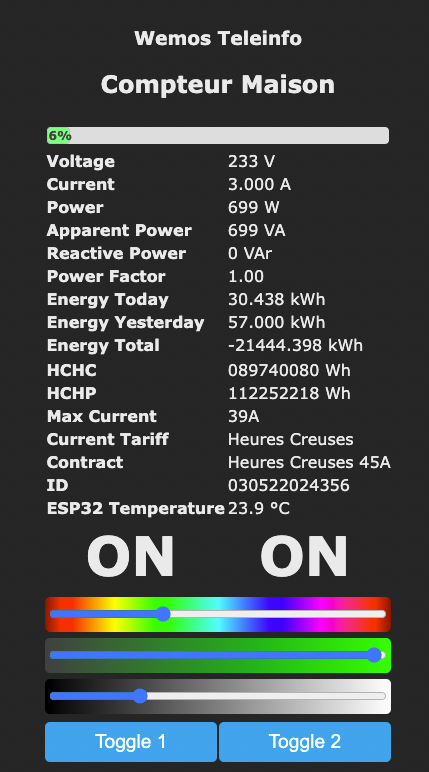

=> La téléinfo arrive sur le pin GPIO23 pour un shield posé sur ESP32 !

Or je lisais la doc de Tasmota/Teleinfo, qui indique "any port is OK" mais c'est pour le logiciel, pas pour le câblage sur du matériel

En avant les mesures
