Pas de succès, j'ai bien réussi le flash avec esptool, mais pas d'interface série disponible sur le port USB. En passant par la console sur le web, le status est le suivant : 23:05:11.094 CMD: status 0 23:05:11.097 MQT: X010/stat/STATUS = {"Status":{"Module":1,"DeviceName":"X010","FriendlyName":["X010"],"Topic":"X010","ButtonTopic":"0","Power":"0","PowerLock":"0","PowerOnState":3,"LedState":1,"LedMask":"FFFF","SaveData":0,"SaveState":1,"SwitchTopic":"0","SwitchMode":[0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0],"ButtonRetain":0,"SwitchRetain":0,"SensorRetain":0,"PowerRetain":0,"InfoRetain":0,"StateRetain":0,"StatusRetain":0}} 23:05:11.132 MQT: X010/stat/STATUS1 = {"StatusPRM":{"Baudrate":115200,"SerialConfig":"8N1","GroupTopic":"tasmotas","OtaUrl":"","RestartReason":"Software reset CPU","Uptime":"0T00:01:23","StartupUTC":"2026-05-11T22:03:48","Sleep":50,"CfgHolder":4617,"BootCount":4,"BCResetTime":"2026-05-11T22:56:20","SaveCount":4}} 23:05:11.157 MQT: X010/stat/STATUS2 = {"StatusFWR":{"Version":"15.2.0(tasmota)","BuildDateTime":"2026-04-30T07:06:42","Core":"3.3.4","SDK":"5.3.4.251205","CpuFrequency":160,"Hardware":"ESP32-C6FH4 v0.1","CR":"317/699"}} 23:05:11.182 MQT: X010/stat/STATUS3 = {"StatusLOG":{"SerialLog":2,"WebLog":2,"MqttLog":0,"FileLog":0,"SysLog":0,"LogHost":"","LogPort":514,"SSId":["ELFE-2",""],"TelePeriod":300,"Resolution":"558080C0","SetOption":["00008009","2805C80001000600003C5A00192800000000","00408080","00006000","00004000","00000000"]}} 23:05:11.209 MQT: X010/stat/STATUS4 = {"StatusMEM":{"ProgramSize":1638,"Free":217,"Heap":252,"StackLowMark":4,"PsrMax":0,"PsrFree":0,"ProgramFlashSize":4096,"FlashSize":4096,"FlashChipId":"164020","FlashFrequency":80,"FlashMode":"QIO","Features":["040C","0F2084CE","00000001","00020746","00000000","00000000","00040080","00200000","0400080C","00000000","00020004"],"Drivers":"1,2,3,!4,9,10,13,38,50,52,!59,62,!80,98,!99,!121","Sensors":"2,3,5,7,8,9,14,127","I2CDriver":"8,9,10,15"}} 23:05:11.256 MQT: X010/stat/STATUS5 = {"StatusNET":{"Hostname":"X010-7836","IPAddress":"10.42.0.242","Gateway":"10.42.0.1","Subnetmask":"255.255.255.0","DNSServer1":"10.42.0.1","DNSServer2":"0.0.0.0","Mac":"E4:B3:23:9C:98:94","IP6Global":"","IP6Local":"fe80::e6b3:23ff:fe9c:9894%st1","Webserver":2,"HTTP_API":1,"WifiConfig":4,"WifiPower":16.0}} 23:05:11.281 MQT: X010/stat/STATUS6 = {"StatusMQT":{"MqttHost":"10.42.0.1","MqttPort":1883,"MqttClientMask":"DVES_%06X","MqttClient":"DVES_9C9894","MqttUser":"DVES_USER","MqttCount":1,"MqttTLS":0,"MAX_PACKET_SIZE":1200,"KEEPALIVE":30,"SOCKET_TIMEOUT":4}} 23:05:11.306 MQT: X010/stat/STATUS7 = {"StatusTIM":{"UTC":"2026-05-11T22:05:11Z","Local":"2026-05-11T23:05:11","StartDST":"2026-03-29T02:00:00","EndDST":"2026-10-25T03:00:00","Timezone":"+01:00","Sunrise":"05:13","Sunset":"20:19"}} 23:05:11.333 MQT: X010/stat/STATUS10 = {"StatusSNS":{"Time":"2026-05-11T23:05:11","ENERGY":{"TotalStartTime":"2026-05-11T22:56:21","Total":0.000,"Yesterday":0.000,"Today":0.000,"Power":0,"ApparentPower":0,"ReactivePower":0,"Factor":0.00,"Voltage":0,"Current":0.0}}} 23:05:11.359 MQT: X010/stat/STATUS11 = {"StatusSTS":{"Time":"2026-05-11T23:05:11","Uptime":"0T00:01:23","UptimeSec":83,"Heap":255,"SleepMode":"Dynamic","Sleep":50,"LoadAvg":19,"MqttCount":1,"Berry":{"HeapUsed":3,"Objects":34},"Wifi":{"AP":1,"SSId":"ELFE-2","BSSId":"B8:27:EB:BB:93:14","Channel":6,"Mode":"HT40","RSSI":100,"Signal":-39,"LinkCount":1,"Downtime":"0T00:00:04"},"Hostname":"X010-7836","IPAddress":"10.42.0.242"}} Bon, après, ca n'est pas mon problème le plus pressant. J'arrive à flasher ou reflasher si besoin, et puis si on ne se trompe pas, le winky est bien sur le bon réseau dès le début

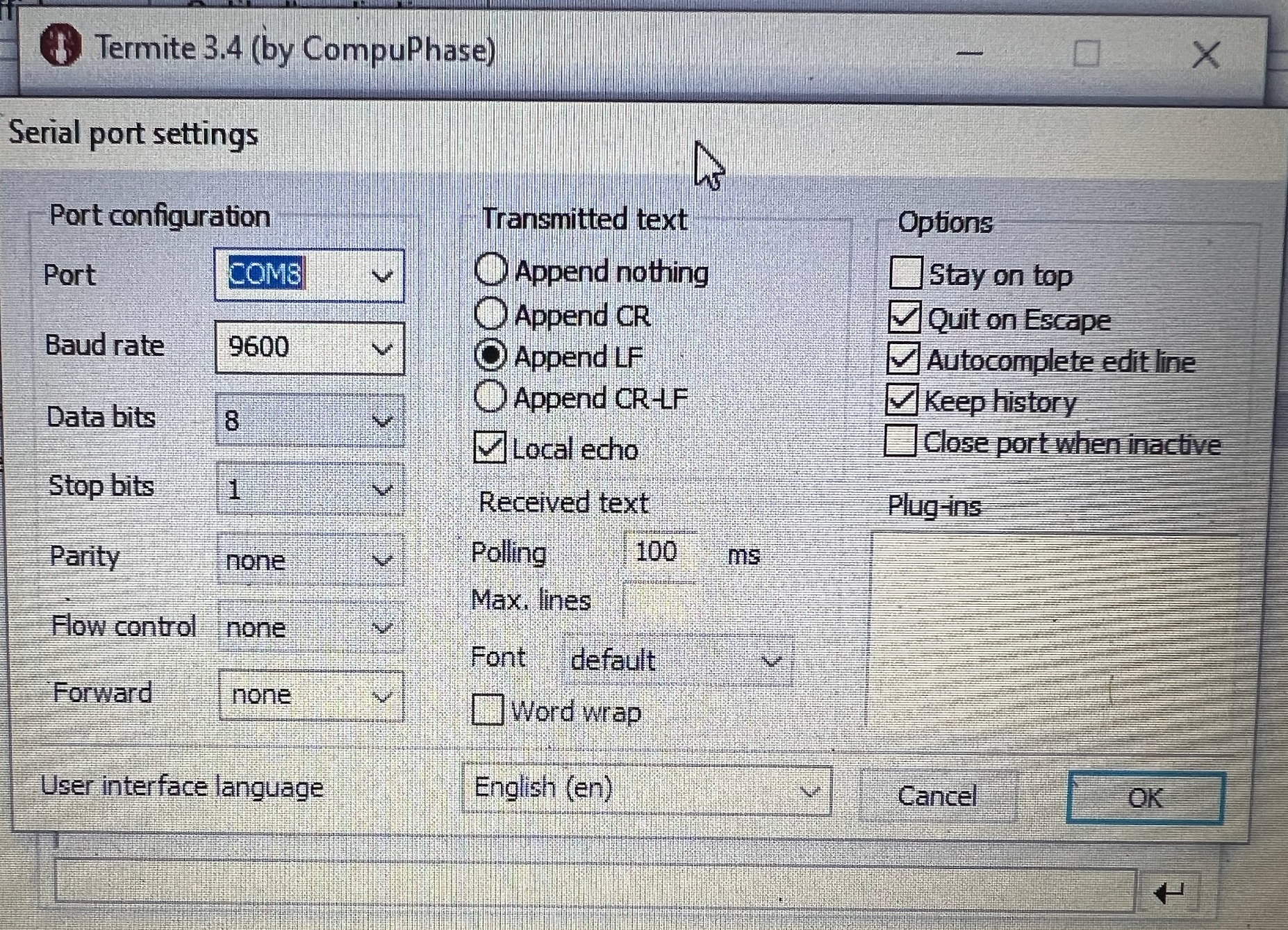

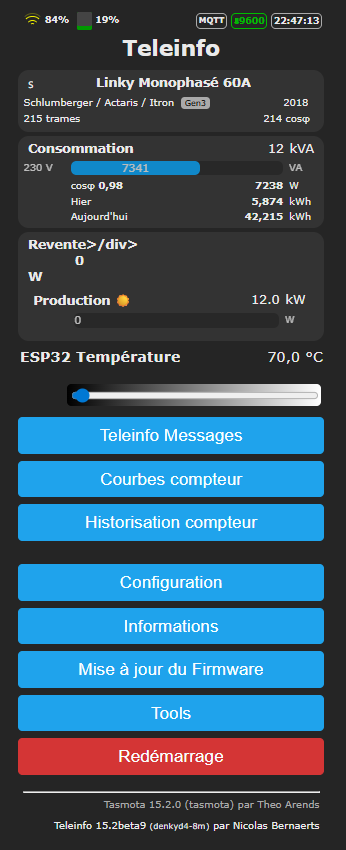

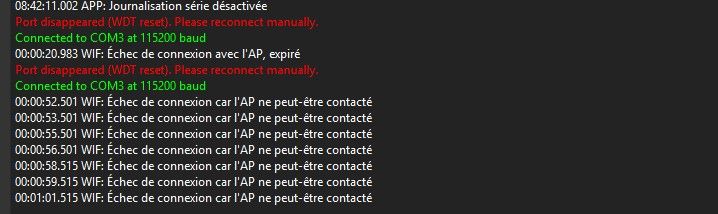

@Laurent6012 RTC Watch dog reset digital core signale qu'il y a eu un reset anormal. Cela peut venir d'un wifi pourri ... Il faudrait vérifier votre paramétrage wifi et valider qu'il soit compatible avec les esp32.

@Nicolas-Bernaerts je vais avoir à mettre en place un second module je verrai à ce moment là

@rvx said in Branchement et configuration Winky: Par rapport a l'utilisation, @Nicolas-Bernaerts , qu'entendez-vous par cela "stresse" l'ESP en fait, si il n'a pas la ressource nécessaire pour effectuer les tâches qui s'empilent, il peut saturer et partir en reset, juste ça.

@Nicolas-Bernaerts Merci pour le retour, effectivement j'ai vu que ça fonctionnait à ce moment-là. => Est-ce que la signification des couleurs des LEDs est documentée quelque part ? Bon, et le module a perdu la connexion peu de temps après, du coup j'ai l'impression que ma manip de mise en place n'est pas bonne (flash>configuration>branchement). J'aimerais reprendre ça depuis le début, est-ce qu'il y a une doc qui va avec ton code ajouté à Tasmota ?

@Thierry54 oui c'est tout à fait possible, normalement on peut mettre beaucoup de distance de câble. Perso je prends du cable réseau, téléphonique voir petit câble d'enceinte et ça fonctionne très bien.

@Nicolas-Bernaerts Merci beaucoup ! Ça fonctionne très bien et c’est plus clair pour moi ?

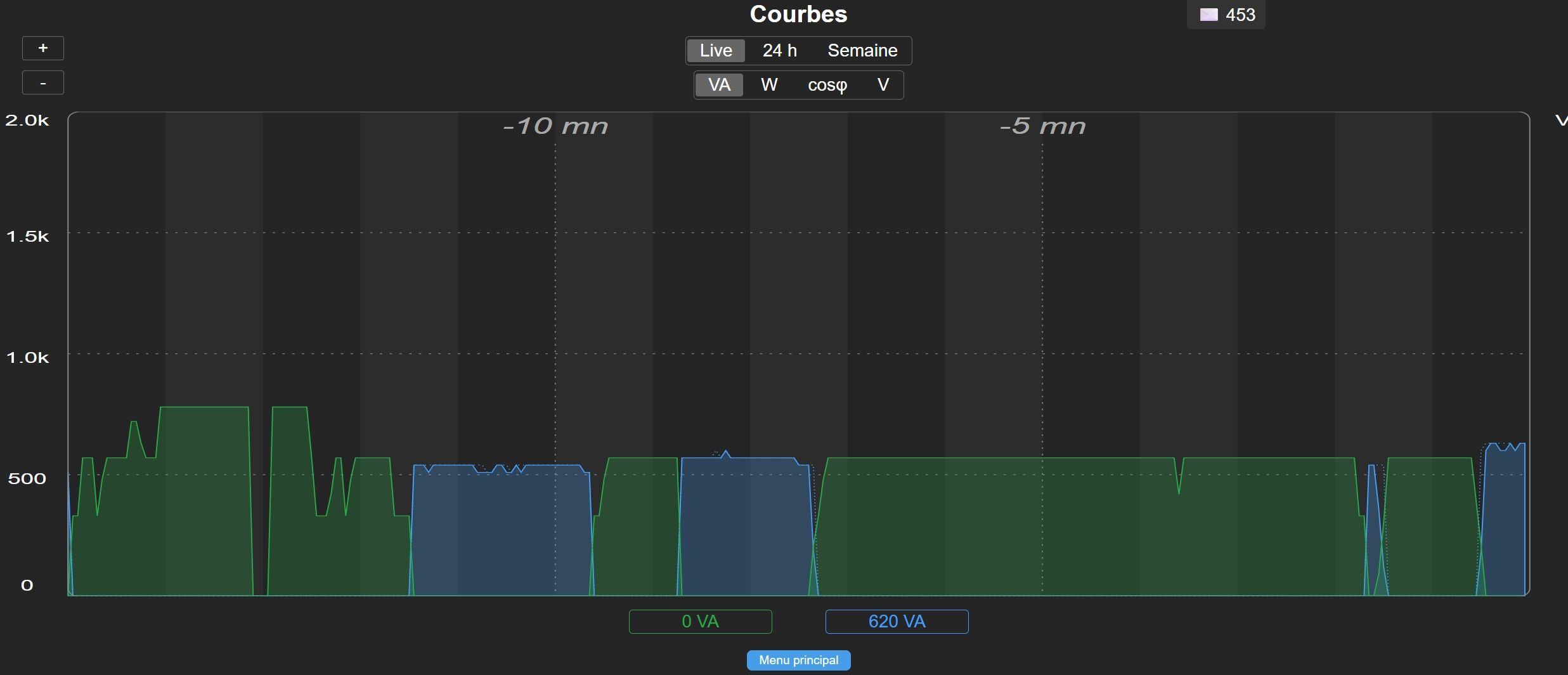

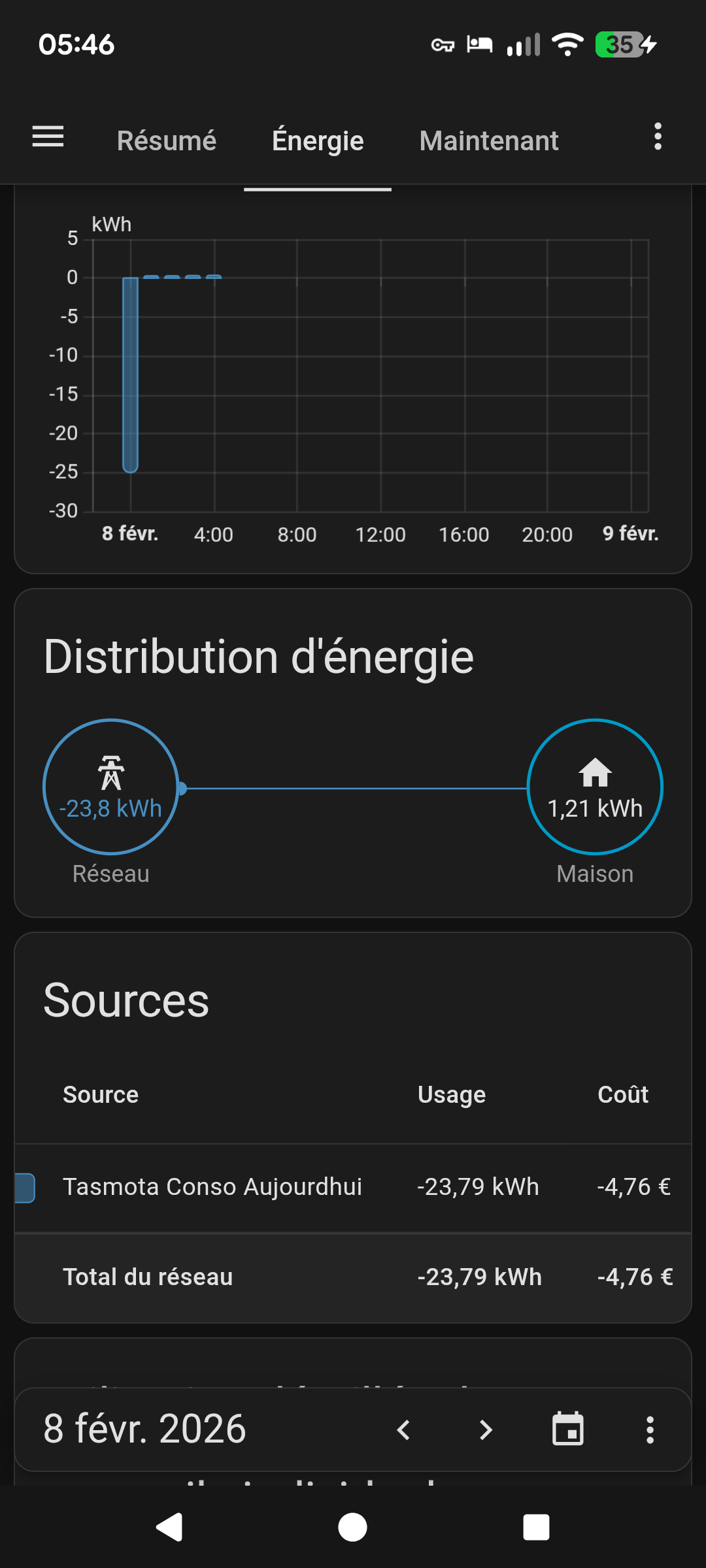

@Nicolas-Bernaerts Merci beaucoup, ah oui c'est mieux ainsi ! J'avoue que cela me prenait la tête de modifier les données à la main dans les statistiques. Merci encore et une belle journée

@Nicolas-Bernaerts Merci Nicolas, je regarde ça.

@p-mathis top, merci

@p-mathis Génial, merci pour le partage et bonne année aussi

@Charles Trouvé! Je ne sais pas pourquoi, mais flasher sur FireFox (142.0.1 (aarch64, Raspberry pi) ne marche pas pour moi. Changer sur Chromium (Version 142.0.7444.175) et ca marche. Une fois terminé, Firefox peut gerer, a permiere vue, mais je reste sur Chromum our l'instant. En passant, pour moi, le DNS semble figé sur Amazon US (16.100.251.63), et NTP sur ntp.org... Charles, merci beaucoup pour l'assistance! Tony

@jlnvllr Bonjour, est ce que la LED bleu clignote (celle qui est connectée à la TIC) ? Si elle ne s'allume pas il faut vérifier la connection aux bornes I1 et I2. La connection est assez touchy il faut que les fils soient dénudés sur au moins 1cm et appuyer avec un tournevis sur la partie noire au dessus de I1/I2 pour libérer le fait de pouvoir insérer les fils dedans. une simple recherche de linky branchement tic i1 i2 sur google vous donnera pléthore de réponses.

Installé depuis 2 jours, pour l'instant tout est ok

Mise a jour en cours, merci pour le taf

@Nicolas-Bernaerts Oui, c'est cela : heures pleines : semaine heures creuses : WE et jours fériés Pour le taux d'erreur, je suis d'accord, ce n'est pas normal. Aussi j'attends le D4 que j'ai commandé hier et voir si en réglant la résistance je peux améliorer les choses. Cordialement

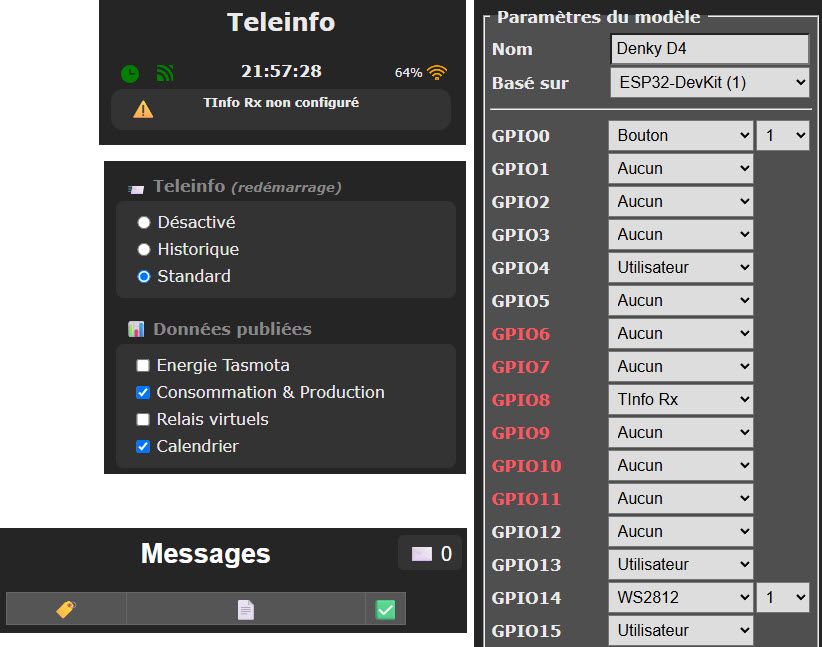

Voici le schéma d'interface pour connecter le compteur PME PMI à un ESP. [image: 1759183670012-1000029282.jpg] Le connecteur I2C du denky peut être utilisé moyennant une modification de la configuration du module pour déclarer TinfoRx sur la bonne GPIO.

@kimsti Ahhh désolé j'avais pas percuté que tu avais essayé avec un convertisseur USB/Série, qui du coups était connecté sur l'I2C avec le connecteur QWIIC, effectivement ça ne pouvait pas marcher. Ce connecteur est dédié pour connecter des cartes avec capteurs en I2C. En regardant à nouveau la photo c'est très clair, mais oui le Denky à déjà tout ce qu'il faut dessus et le convertisseur USB Serial en fait partit. Donc juste un cable USB et c'est partit.

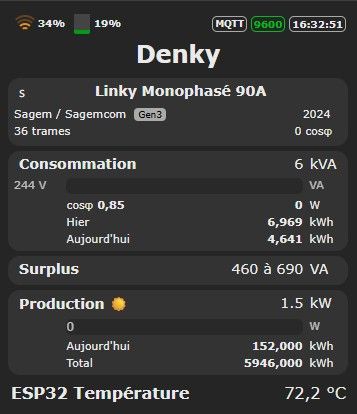

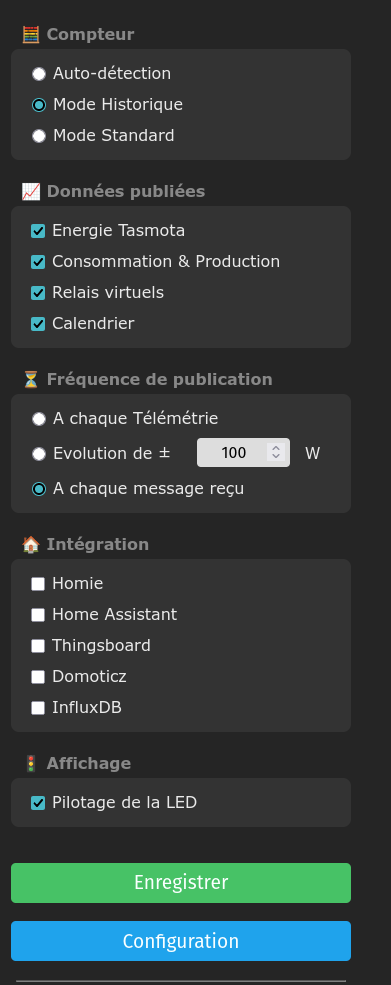

@raoul l'exploitation des relais virtuels peut être désactivée très simplement via configuration / Teleinfo. Il faut décocher l'utilisation des relais.
